电冰箱压缩机启动方式工作原理及接线方式

www.hy928.net 2019-6-17 10:23:09 点击: 网络

本文由瑞达网,华玉生活整理发表 服务报修热线电话/微信:15078388292 李师傅 在线QQ: 237013889

电冰箱压缩机一般只有两种启动器;任何电冰箱上的压缩机用的只能是其中一种:PTC启动器;重锤式启动器。

1、工作过程及原理

PTC启动器实质一只特殊的热敏电阻,(正温度特性的热敏电阻;即受热后阻值变大)平常阻值为18----30左右欧姆,通过启动电流后阻体受热其阻值迅速变至极大,并以高温使其维持高阻值(相当于断开),PTC形状大小类似一个大的药片,封装在一个小壳体内,损坏时内部片体已经烧碎,(拆开可见),更换即可,市场价(3—4元)。PTC启动器结构简单,廉价,缺点是PTC启动器工作时PTC本体总是热的,一旦电源电压高时经常发生PTC元件被击碎,进而出现启动—喀哒---停止---反复现象,是最容易将压缩机烧毁的危险故障。

重锤式启动器是早期和现在都常用的另一种启动器,启动器由绕有很粗的线圈绕成,其安装都直立的,内部有一铁“重锤”上镶触头,无电和运行时“重锤”触头下落,,只有在启动时因电流为额定的5---8倍时铁“重锤”触头被线圈产生的磁力吸引向上运动接合完成了启动,随着运转加快,电流减小,故线圈产生的磁力吸引不足,铁“重锤”触头下落断开了启动,完成了启动过程。

重锤式启动器启动时,实际相当于重锤所带的触点上跳动作接合一下然后又断开了,所以银触点上不许有油汲和污汲,否则不能一次启动成功和造成不断重复启动。另外由于重锤式启动器是直立的安装,其缝隙容易进入灰尘和杂物,当出现重锤式启动器是反复启动必须立即关机,否则也最容易烧坏压缩机。

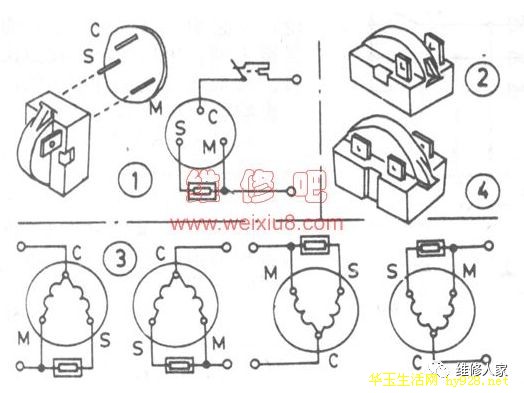

启动器重锤安装时必须是直立的,(凡安重锤启动器的压缩机,电机上的三个接线端子都是正立的等腰三角形,接线的端子都没有倒立的。也就是上边一个端子,下面两个端子,公成三角形,而下面两个端子就是用来插在重锤启动器上的接口。

2、压缩机上的接线端子为什么有正立三角形和倒立的三角形?

这是电机的特有标记;实际从出厂的各国压缩机资料来看,都已经安装好了固定形式的起动器,我们不可去任意更换启动器形式,但是有些压缩机启动器已经丢失,我们又不知道原先使用的是PTC还是重锤时,这就需要判断了。

一般来说压缩机接线端子是正立三角形的原来安的可能是重锤式启动器,但也可能是PTC式启动器,若端子是倒立三角形的只有一种可能,固定是PTC式的启动器!

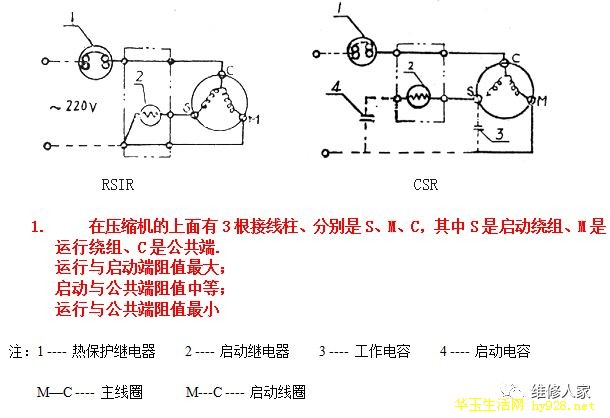

3、压缩机的接线原理图

接线时用万能表找出电阻最大的两个脚,剩下的那一只脚是中心抽头接零线,再找出与中心抽头电阻小的那一个脚,接保护器至电源,剩下的那只脚接电容。

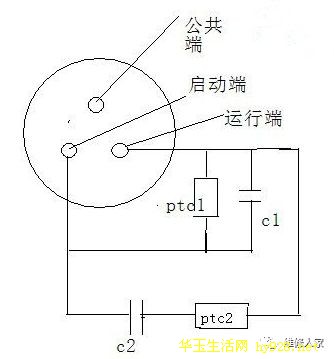

 维修中常遇到压缩机用四线接双电容的PTC启动器损坏,在买不到原机配件情况下,完全可以自己代换。原机启动器是两个ptc组合在一起的。图中ptc1和运转电容c1(容量小的是运转电容)并联,ptc2和启动电容c2(容量大的是启动电容)串联。弄清了接线原理就可以动手改制了,实际代换可用2只普通的ptc接到电路中,处理好绝缘即可。

4、压缩机好坏测量

1)用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了,比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧(允许有一点偏差,但不会很大)。如果阻值偏移过大,或者3者之间没有阻值、那么这个压缩机肯定是坏的!!

2)有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。最简单的办法就是、用万用表量一下有没有通上电,如果通上电了不启动的话、你可以更换一个启动电容(50UF)的、如果还不启动的话、那么就是压缩机坏了!

3)压缩机三端端子的判定

压缩机是一个单相的。如果说明书中电路图没有标明,那只能用万用表测量电阻了。万用表电阻低档,分别每两个头测量电阻共三次,有一次电阻最大,那剩下的那个就是公共线,接电源零线。和公共线电阻小的是主绕阻,接电源火线,和电容的一端。剩下那个是运行绕阻,接电容剩的那端。

压缩机电机与冰箱制冷系统其它控制元件的线路联接,是通过压缩机封闭机壳上的三个接线端子联接的。三个接线端子分别为运行端、启动端和公共端,三者的位置必须判别准确才能接线。冰箱压缩机国内外产品规格众多,三个接线端子位置各不相同。国外压缩机一般都有标志,通常以M代表运行绕组,S代表启动绕组,C代表公共线。国产压缩机目前尚无标志。

4)怎样正确识别压缩机绕组接线端子

根据一般电冰箱电机绕组的电阻值规律,启动绕组的电阻值大于运行绕组电阻值。如下图所示。用万用表电阻档测量端子间电阻值,测得1和2端子间为24欧;2和3端子间为12欧;3和1间为36欧。根据电阻值规律,1和2之间电阻值为启动绕组电阻值,2和3间为运行绕组电阻值,3和1之间是两个绕组电阻值之和。由此可判断出,端子1为启动端, 2为公共端,3是运行端。
由此可总结出方便记忆的方法:
运行与启动端阻值最大;
启动与公共端阻值中等;
运行与公共端阻值最小
